Przekonaj się jak działa pierwszy na rynku Switch z zaawansowanymi funkcjami diagnostyki okablowania.
Dostęp do wersji demo web interfejsu Switcha PROmesh P10: https://p10demo.indu-sol.com
Zapraszamy również do obejrzenia krótkiego podsumowania najważniejszych informacji na temat Switcha PROmesh P10.
Jak działa sieć PROFINET
Na przykładzie ruchu drogowego, w prosty i przejrzysty sposób wyjaśniamy, jak działa oraz jakie są podstawowe założenia sieci PROFINET.
Przemiana sieci przemysłowych - Utopia czy konieczność?
Jakie są najnowsze wymaganie względem wydajności aplikacji przemysłowych? Na przykładzie ruchu drogowego wyjaśniamy na czym polega współczesna komunikacja w sieciach przemysłowych.
PROmesh P10, dużo więcej niż switch
PROmesh P10, dużo więcej niż switch
Pierwszy na rynku inteligentny, zarządzalny, spełniający dzisiejsze i przyszłe wymagania switch. Inżynierowie Niemieckiej firmy Indu-sol poszli o krok a nawet o dwa kroki dalej.
PROmesh P10 spełnia nowe wytyczne i wymagania względem sieci Profinet w wersji 2.4. Gigabitowe porty oraz gotowość na pracę w sieciach TSN (Time Sensitive Networking). Oznacza to większą przepustowość oraz dostępność z zachowaniem wszelkich restrykcji przemysłowych.

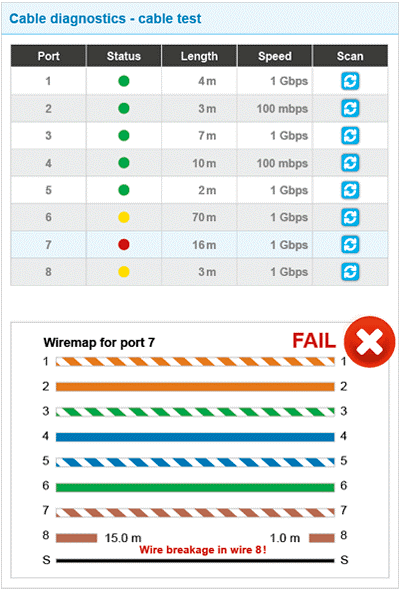

To pierwszy na rynku switch udostępniający funkcję pomiaru oraz analizy warstwy fizycznej okablowania. Jest to alternatywa dla często skomplikowanej i czasochłonnej procedury weryfikacji kabli. Dodatkowo switch również w trakcie pracy (online), ocenia parametry jakościowe przewodu. Jeśli dla danego portu, wartość świadcząca o jakości transmisji będzie zaniżona, wyśle powiadomienie a kabel może zostać wymieniony podczas postoju maszyny.

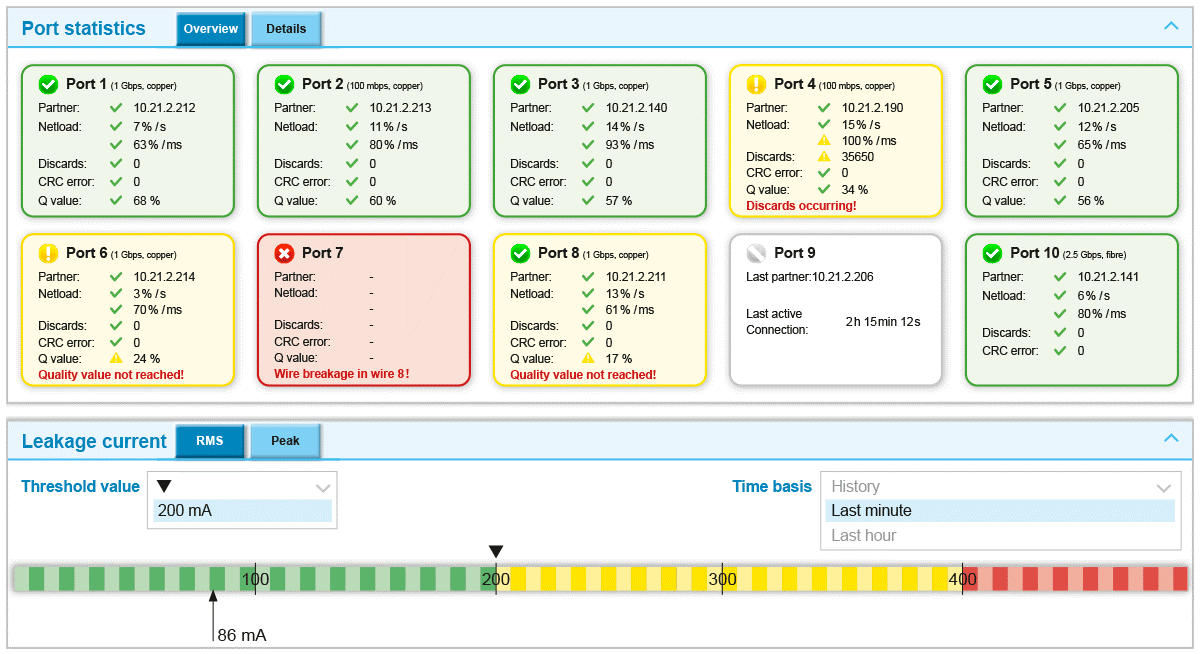

Switch udostępnia szereg danych diagnostycznych. Nieprzerwany monitoring ważnych parametrów świadczących o stabilności sieci. Kontrola obciążenia oraz błędów w komunikacji dostępna dla każdego portu.
Dzięki pomiarowi prądu upływowego, switch posiada możliwość weryfikacji błędów związanych z EMC. Wbudowana kontrola zasilania zwiększa niezawodność i zapewnia ochronę dla zachowania ciągłości procesu.
Więcej informacji na temat urządzenia znajduje się tutaj.
Nowy moduł DP/PN Coupler firmy Helmholz
Szanowni Państwo,
Firma Encon rozszerzyła swoją ofertę o nową bramkę DP/PN umożliwiającą transfer danych pomiędzy masterem sieci PROFIBUS a urządzeniem IO controller w sieci PROFINET.
Opis urządzenia:
Z nowym modułem DP/PN Coupler firmy Helmholz podłączenie magistrali PROFIBUS do sieci PROFINET jest niezwykle szybkie i proste. Urządzenie umożliwia inteligentną wymianę danych pomiędzy masterem sieci PROFIBUS a IO Controller po stronie sieci PROFINET. Maksymalny rozmiar przesyłanych danych do 244 bajtów obszaru dla wejść oraz 244 bajtów dla wyjść. Coupler DP/PN konfigurowany jest przez plik GSD po stronie sieci oraz plik GSDML po stronie sieci PROFINET. Nie jest wymagane żadne dodatkowe oprogramowanie konfiguracyjne.
Istotne funkcje:
Wymiana do 244 bajtów danych I/O,
Redundantne zasilanie,
Separacja galwaniczna pomiędzy sieciami,
Adres PROFIBUS ustawiany poprzez DIP switch lub programowo,
Konfiguracja poprzez pliki GSD/GSDML; nie jest potrzebne żadne dodatkowe oprogramowanie,
Obsługa Media Redundancy Protocol (MRP) po stronie PROFINET,
Firma Stercontrol będąca autoryzowanym dystrybutorem firmy Indusol przedstawia tester sieci PROFIBUS. PB-QONE jest uniwersalnym narzędziem pomiarowym i diagnostycznym dla sieci PROFIBUS DP. Został specjalnie zaprojektowany do uruchamiania sieci, analizy sieci w celach prewencyjnych, szybkiej diagnostyki błędów oraz rozwiązywania problemów w sieciach PROFIBUS DP.
Łatwa obsługa i przejrzysta prezentacja oceny pomiarów pozwalają w wiarygodny sposób określić, zarówno parametry fizyczne jak i logiczne sieci.
Tester PROFIBUS PB-QONE prezentuje wynik jakości sygnału na poszczególnych stacjach za pomocą czytelnych słupkowych wskaźników jakości. Urządzenie dokonuje pomiaru napięć w zakresie ±7V. Ocena obejmuje różnice napięcia, stosunek sygnały do szumu (SNR) oraz zakłócenia w sygnale. W efekcie widoczny jest wpływ pojemności, indukcyjności i rezystancji na sygnał.
PB-QONE umożliwia również wykonanie skanu topologii sieci w trybie online. Wyniki tego skanowania są automatycznie łączone w jedną, zwartą topologię, zawierającą również repeater’y.
Dużą zaletą urządzenia jest również brak dodatkowego zasilania. Urządzenie łączy się z laptopem lub PC poprzez port USB, który jednocześnie zapewnia zasilanie urządzenia.
Z analizatorem dostarczane jest bezpłatne oprogramowanie „Indu-Sol Suite”.

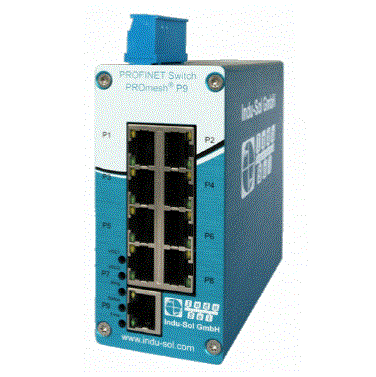

Firma Stercontrol będąca autoryzowanym dystrybutorem firmy Indusol przedstawia zarządzalny, redundantny switch PROmesh P9.
PROmesh P9 jest pierwszym w pełni profinetowym switchem spełniającym wymagania klasy zgodności B. Integracja switcha PROFINET z systemem automatyki (Step7, TIA Portal) za pomocą narzędzia inżynierskiego umożliwia kompleksową diagnostykę sieci.
W pełni zoptymalizowane styki ekranujące w gniazdach RJ45 oraz monitoring prądu upływu, powodują że seria PROmesh spełnia nie tylko wymagania dotyczące funkcjonalności PROFINET, ale również najwyższe wymagania w zakresie odporności na EMC w środowisku przemysłowym. Dzięki czemu Switch PROmesh P9 może być stosowany w obszarach o dużym obciążeniu elektromagnetycznym. Dodatkowo switch został wyposażony w następujące funkcje: IGMP snooping, VLAN, QoS, SNMP, zarządzanie przepustowością oraz alarmowanie za pośrednictwem poczty e-mail lub wyjścia przekaźnikowego.
Firma Encon rozszerzyła swoją ofertę o bramkę umożliwiającą bezproblemowe podłączenie urządzeń PROFIBUS PA do sieci PROFINET.
Opis urządzenia:

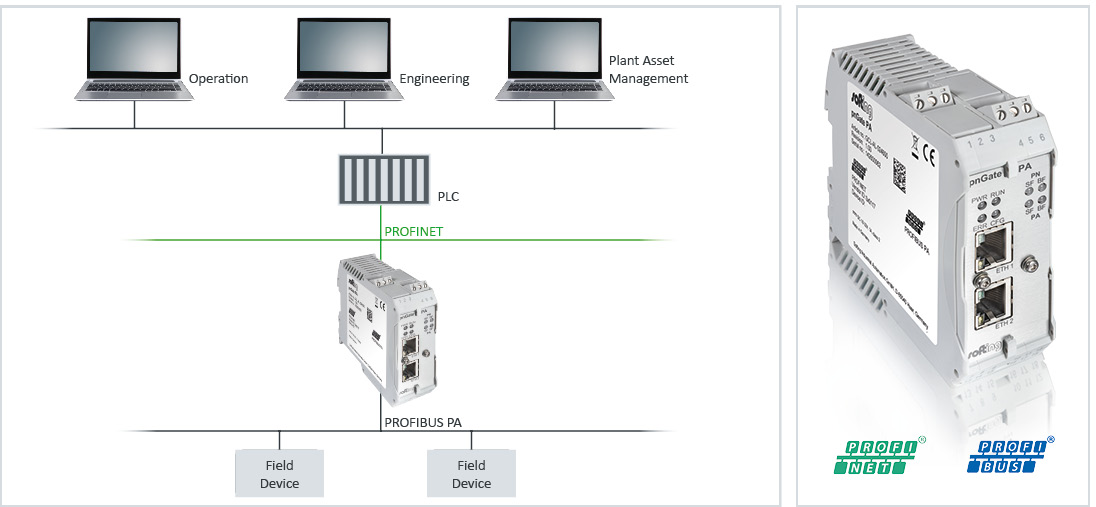

Z nową bramką pnGate PA Gateway firmy Softing podłączenie urządzeń PROFIBUS PA do sieci PROFINET jest szybkie i proste. Bramka integrowana jest w narzędziu inżynierskim poprzez plik GSDML.
Istotne funkcje:
Bezpośrednia integracja urządzeń PROFIBUS PA w sieci PROFINET
Podwójna funkcjonalność jako PROFINET Device oraz PROFIBUS PA Master
Obsługa jednego lub dwóch segmentów PROFIBUS PA
Integracja w narzędziu inżynierskim poprzez plik GSDML (np. Siemens TIA Portal czy Step 7)
Firma Stercontrol, która dołączyła w lutym do organizacji PI Polska przedstawia poniżej trzy produkty, które powinny zainteresować inżynierów odpowiedzialnych za instalację, utrzymanie i diagnostykę sieci PROFINET.

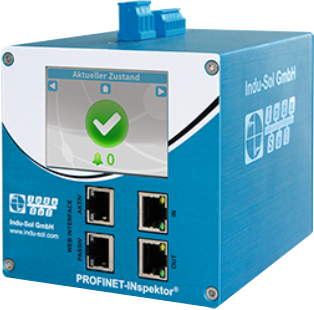

PROFINET-INspektor NT to wyjątkowe narzędzie diagnostyczne sieci PROFINET. Dziedziną, w której znajdzie swoje zastosowanie jest automatyka przemysłowa. Urządzenie skanuje parametry takie jak: obciążenie sieci, przepustowość danych, częstotliwość odświeżania oraz przerwy w pakietach itp.
Poprzez wbudowany serwer WWW, stan sieci może być wyświetlany na dowolnym komputerze w każdej przeglądarce internetowej.
Korzyści dzięki PROFINET-INspektor:
ułatwiona praca przy diagnozowaniu sieci, dlatego zyskujesz dodatkowy czas, który możesz przeznaczyć na inne zadania,
wbudowane funkcje monitorowania i bezpieczeństwa sprawiają, że masz gwarancję ciągłości procesu i sterowania opartego na PROFINET, a co za tym idzie ciągłości produkcji,
zyskujesz na bezpieczeństwie, gdyż system automatycznie wykrywa nieautoryzowane próby ingerencji w sieć z zewnątrz (podłączenie nieznanego urządzenia lub programowanie PLC).

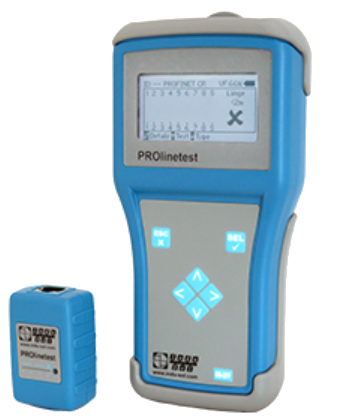

PROlinetest wspiera Cię podczas rozwiązywania problemów związanych z instalacją sieci PROFINET/Ethernet z miedzianymi przewodami. To narzędzie diagnostyczne dla przeprowadzania fizycznej analizy offline umożliwia użytkownikowi kontrolowanie prawidłowego pakowania par przewodów i izolacji.
Dodatkowo tester ciągłości mierzy całkowitą długość kabla i ułatwia rozwiązywanie problemów poprzez precyzyjne lokalizowanie problemów z instalacją.

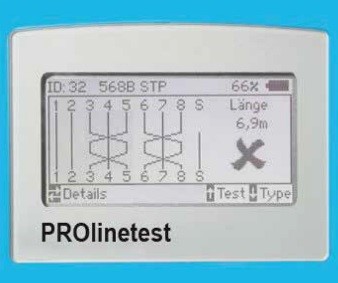

Zintegrowana i konfigurowalna baza kabli wyświetla wszystkie typowe połączenia np. sieć PROFINET, T568A i T568B. Od teraz już nigdy więcej nie będzie nieznanych kabli i rysunków okablowania.

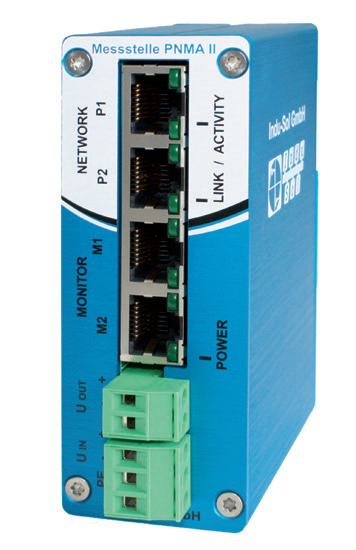

Adapter pomiarowy PNMA II służy jako punkt dostępowy dla sieci PROFINET i innych sieci przemysłowych opartych na standardzie Ethernet w warunkach produkcyjnych. Można go używać podczas trwania produkcji, bez konieczności jej przerywania.

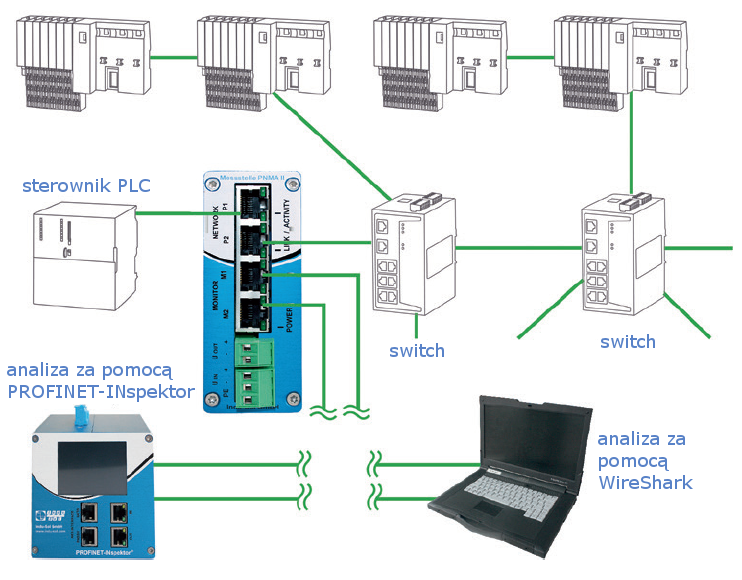

Zalecana jest trwała instalacja adaptera pomiędzy urządzeniem – sterownik PLC, a pierwszym switchem, ponieważ zazwyczaj większa część komunikatów skupia się w tym połączeniu. Dlatego też w urządzeniu dostępne są dwa gniazda sieciowe.
Błędne sygnały nie zostają odrzucone przez PNMA II, ale przekazywane dalej.
Firma Encon rozszerzyła swoją ofertę o bramkę umożliwiającą bezproblemowe podłączenie urządzeń CAN do sieci PROFINET. Urządzenie opisane zostało w ostatnim numerze PROFINEWS143.
Opis urządzenia:

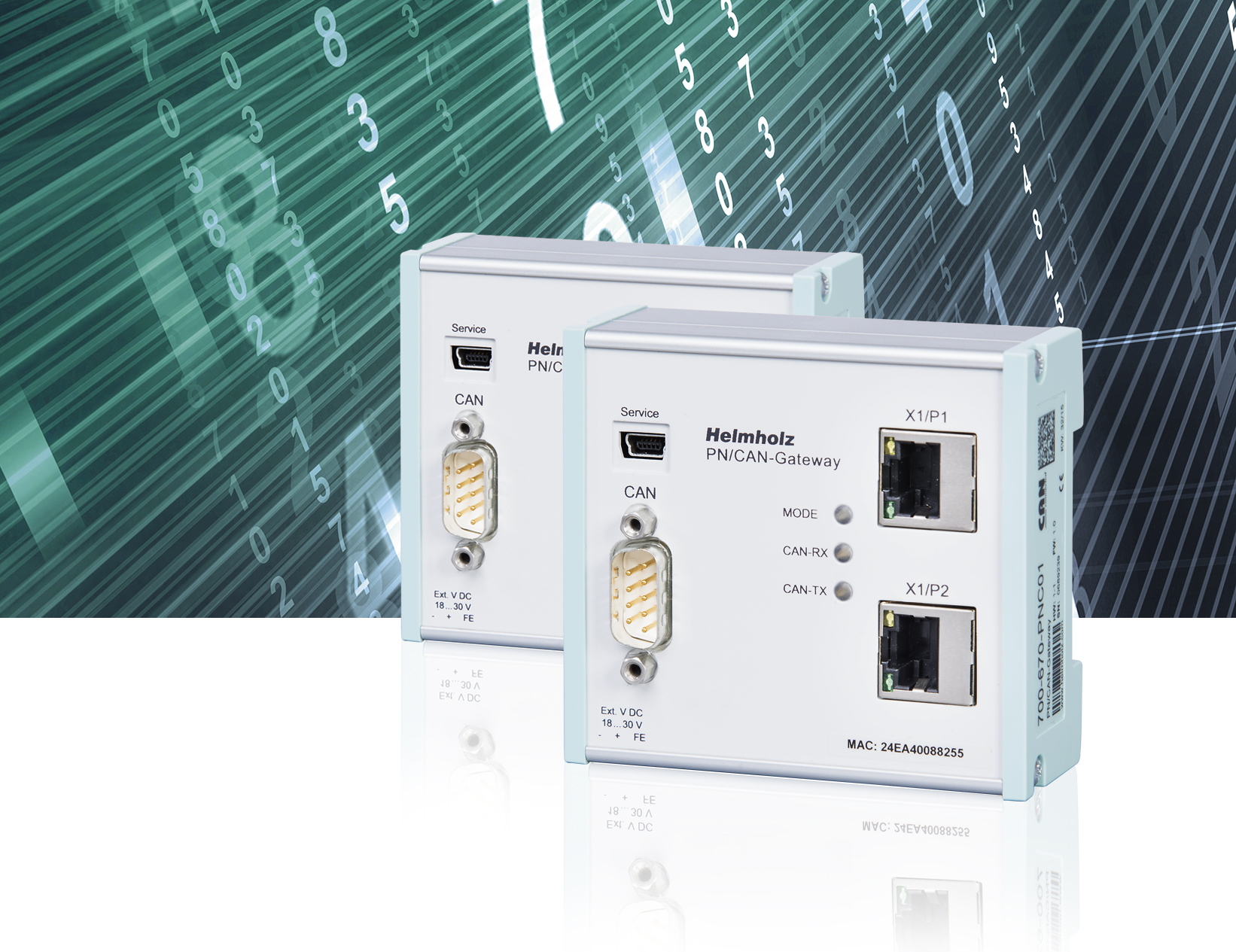

Z nowym modułem PN/CAN Gateway firmy Helmholz podłączenie urządzeń CANopen do sieci PROFINET jest szybkie i proste. Obecnie moduły występują w wersjach CANopen Master oraz CANopen Layer 2. Moduł CANopen PN/CAN gateway jako pełnowartościowy CANopen Master wspiera zarządzanie siecią, telegramy SYNC, nadzorowanie węzłów w celu monitorowania uczestników komunikacji oraz usług LSS.Po stronie sieci PROFINET moduł działa jako urządzenie PROFINET IO Device z prędkością do 100 Mbps full-duplex, po stronie sieci CAN z prędkością do 1 Mbps. Dane wejść/wyjśc z urządzeń na magistrali CAN są bezpośrednio dostępne po stronie sieci PROFINET oraz w programie PLC.
Istotne funkcje:
·Protokoły CANopen Master lub Layer 2,
·Możliwość podłączenia do 127 urządzeń Slave CANopen,
·Komunikacja SDO, komunikaty alarmowe, monitorowanie uczestników komunikacji,
·Możliwość skonfigurowania do 512 komunikatów CAN (Layer 2) ,
